¿Qué es la resina epoxi eléctrica y cómo protege realmente su equipo?
Contenido
- 1 ¿Qué es realmente la resina epoxi eléctrica?
- 2 Cómo funciona la resina de aislamiento eléctrico a nivel de material
- 3 Tipos de resina epoxi de grado eléctrico por aplicación
- 4 Dónde se utiliza resina epoxi para aislamiento eléctrico
- 5 Cómo seleccionar resina epoxi eléctrica para un proyecto determinado
- 6 Resina epoxi eléctrica de dos componentes frente a sistemas de un solo componente
- 7 Propiedades claves de rendimiento para evaluar
- 8 Preguntas frecuentes
¿Qué es realmente la resina epoxi eléctrica?
La resina epoxi eléctrica es un sistema polimérico termoestable de dos componentes formulado específicamente para aislar, proteger y estabilizar mecánicamente componentes eléctricos y electrónicos. Una vez que una base de resina se combina con un endurecedor, la mezcla se cura y forma un sólido rígido o semirígido que resiste las fugas de corriente, la entrada de humedad y el estrés físico. A diferencia de los epoxis de uso general utilizados en construcción o unión, resina epoxi electrica está diseñado teniendo en cuenta el rendimiento dieléctrico como objetivo principal del diseño, y la resistencia mecánica y el comportamiento térmico se tratan como propiedades secundarias pero esenciales.
Este material se encuentra en la intersección de la química y la ingeniería eléctrica. Su estructura molecular, densidad de reticulación y contenido de relleno están ajustados para interrumpir el movimiento de electrones libres a través de una superficie o a través de un material a granel, que es exactamente lo que lo hace adecuado para encapsular transformadores, aislar componentes de aparato y sellar casquillos contra la exposición ambiental.
Definición de trabajo: Una resina epoxi aislante no es una fórmula única, sino una familia de sustancias químicas, cada una de las cuales equilibra la rigidez dieléctrica, la viscosidad, la clase térmica y el perfil de curado de acuerdo con la clase de voltaje y las demandas mecánicas de la aplicación.
Cómo funciona la resina de aislamiento eléctrico a nivel de material
El comportamiento aislante de la resina epoxi proviene de su curada molecular roja. Cuando la resina y el endurecedor reaccionan, forman una estructura densa y reticulada con muy pocos iones o electrones en movimiento libre. Esta estructura bloquea esencialmente las vías que de otro modo la corriente utilizaría para viajar a través de un material.
Tres mecanismos que impulsan el rendimiento del aislamiento.
- resistividad del volumen determina qué tan bien resiste la resina curada el flujo de corriente a través de su masa, lo cual es más importante en aplicaciones de encapsulado y fundición donde la resina rodea un componente completo.
- resistividad superficial gobierna la resistencia al seguimiento y a las descargas eléctricas a lo largo de la superficie de la resina, un factor crítico para los bushings exteriores y los tableros expuestos a la contaminación y la humedad.
- rigidez dieléctrica Defina el campo eléctrico máximo que el material puede soportar antes de que se produzca una rotura, normalmente expresada en voltaje por unidad de espesor.
Tipos de resina epoxi de grado eléctrico por aplicación
Los formuladores ajustan la viscosidad, la carga de relleno y la química de curado para que la resina cumpla con su función prevista. La siguiente tabla resume las categorías comunes.
| Categoría de resina | Función primaria | Caso de uso típico |
|---|---|---|
| Resina de fundición de baja viscosidad | Penetración profunda en devanados y bobinas. | Impregnación de bobinas de transformadores. |
| Resina epoxi termoconductora | Disipación de calor junto con aislamiento. | Electrónica de potencia, controladores LED. |
| Resina epoxi de alto dieléctrico | Tensión máxima soportada | Bujes y aisladores de alta tensión. |
| Resina flexible o endurecida | Resistencia al agrietamiento bajo ciclo térmico. | Componentes de aparatos para exteriores |
| Resina para macetas de curado rápido | Rápido cambio de producción | Resina electrica para conectores |
Dónde se utiliza resina epoxi para aislamiento eléctrico
transformadores
La resina epoxi para aplicaciones de transformadores se utiliza normalmente en la fundición de bobinas de transformadores de tipo seco, donde la resina reemplaza al aceite como principal medio aislante y refrigerante. La resina debe tolerar ciclos térmicos continuos manteniendo sus propiedades dieléctricas durante décadas de servicio.
Aparamenta
La resina epoxi para aparatos se utiliza para aislar barras colectoras, soportar aisladores y encapsular componentes que transportan corriente dentro de gabinetes compactos donde el aislamiento con espacios de aire no sería práctico.

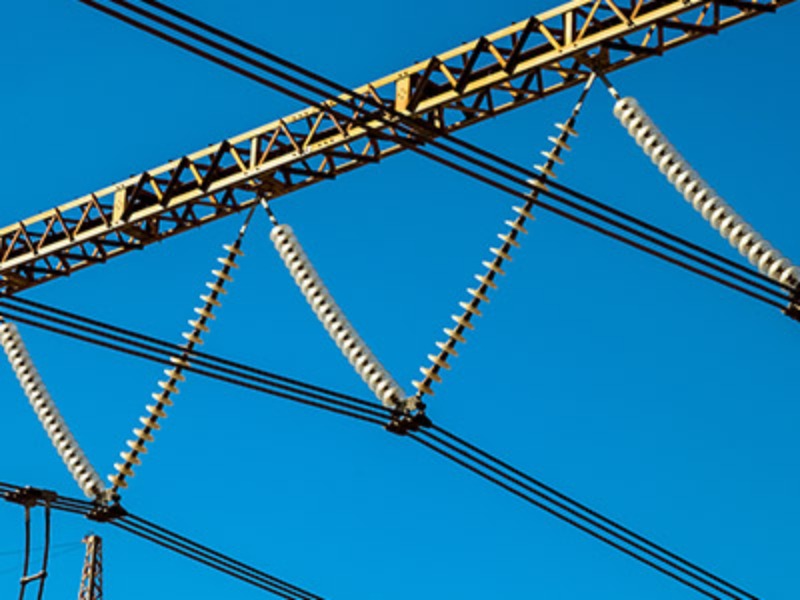

Bujes y Aisladores
La resina epoxi para casquillos forma la capa aislante exterior alrededor de un conductor que pasa a través de una barrera puesta a tierra, combinando soporte mecánico con rendimiento dieléctrico sostenido bajo la intemperie.
Nota de campo: En una modernización documentada de un transformador de tipo seco, las bobinas de fundición epoxi reemplazaron las unidades llenas de aceite para eliminar el riesgo de incendio en una subestación interior, manteniendo al mismo tiempo clasificaciones de clase térmica equivalente durante una proyección de servicio de veinte años.
Cómo seleccionar resina epoxi eléctrica para un proyecto determinado
Elegir la resina epoxi aislante adecuada requiere adaptar las propiedades del material a las demandas eléctricas y ambientales de la aplicación, no simplemente elegir la rigidez dieléctrica más alta disponible.
- Defina la clase de voltaje y el margen de rigidez dieléctrica requerido sobre las condiciones de operación.
- Determine si la aplicación necesita baja viscosidad para fundición profunda o mayor viscosidad para superficies verticales.
- Verifique los requisitos de clase térmica con las temperaturas operativas y de fallas esperadas.
- Evalúe si se necesita conductividad térmica junto con aislamiento eléctrico.
- Confirme que el tiempo de curado y la vida útil se alinean con las limitaciones de producción o aplicación en campo.
- Revise la exposición ambiental, incluida la humedad, los rayos UV y la contaminación, especialmente para los componentes exteriores.
Resina epoxi eléctrica de dos componentes frente a sistemas de un solo componente
| factores | Sistema de dos componentes | Sistema de un solo componente |
|---|---|---|
| Desencadenante de curación | Mezcla de resina y endurecedor. | Activación por calor |
| control del tiempo de trabajo | Alta, ajustable mediante proporción de mezcla | Limitado, fijado por formulación |
| Almacenamiento | Temperatura ambiente, componentes separados. | A menudo requiere refrigeración. |
| Uso típico | Encapsulado de campo, fundición, componentes grandes. | encapsulación controlada por factores |
Un sistema eléctrico de resina epóxica de dos componentes brinda a los ingenieros control directo sobre la vida útil y la velocidad de curado ajustando las proporciones o la temperatura ambiente, razón por la cual sigue siendo la opción dominante para trabajos de encapsulado in situ y de fundición de gran volumen.
Propiedades claves de rendimiento para evaluar
Más allá de la rigidez dieléctrica, hay otras propiedades que determinan si una resina funcionará de manera confiable durante su vida útil.
- Clase térmica indica la temperatura máxima de funcionamiento continuo que la resina curada puede soportar sin una degradación acelerada.
- Coeficiente de expansión térmica. Afecta qué tan bien la resina mantiene la adherencia y evita el agrietamiento durante los ciclos de temperatura.
- Absorción de humedad Influye en la estabilidad dieléctrica a largo plazo en ambientes húmedos o al aire libre.
- Resistencia de seguimiento Determine la resistencia a la degradación de la superficie por descarga eléctrica bajo contaminación.
- Resistencia mecanica Garantiza que la resina curada pueda soportar el peso físico y las cargas de vibración de los componentes encapsulados.
Preguntas frecuentes
P1: ¿Cómo seleccionar resina epoxi eléctrica?
La selección depende de la clase de voltaje coincidente, las necesidades de viscosidad, la clase térmica y la exposición ambiental a la aplicación específica, ya sea fundición de bobinas, aislamiento de tableros o encapsulación de bushings.
P2: ¿Para qué se utiliza la resina epoxi en aplicaciones eléctricas?
Se utiliza para aislar, encapsular y proteger mecánicamente componentes como bobinas de transformadores, barras colectoras de aparatos, casquillos y conjuntos electrónicos del estrés eléctrico y ambiental.
P3: ¿Qué tan fuerte es la resina epoxi eléctrica?
La resistencia varía según la formulación, pero las resinas de grado eléctrico están diseñadas para combinar una alta resistencia dieléctrica con una durabilidad mecánica suficiente para soportar y proteger componentes encapsulados durante décadas de servicio.
P4: ¿La resina epoxi es aislante eléctricamente?
Sí, cuando se formula para uso eléctrico, la resina epóxica curada tiene un volumen y una resistividad superficial muy altos, lo que la convierte en un aislante eficaz contra fugas de corriente y descargas eléctricas.
P5: ¿Puede la resina epoxi soportar alto voltaje?
Las formulaciones de resina epóxica de alto voltaje están diseñadas específicamente con rigidez dieléctrica y resistencia de seguimiento elevadas para resistir tensiones de alto voltaje en casquillos, aisladores y aplicaciones de aparatos.
